Переделка точки доступа D-Link DWL-2100AP в DWL-3200AP
Вступление
Захотелось мне как-то поэксперементировать со своей точкой доступа D-Link DWL-2100AP. В результате выяснил, что эти точки фактически одинаковы по начинке с точкой DWL-3200AP. Единственные отличия заключались во одной внутренней антенне и одной внешней антенне у 2100-ой, отсутствии у нее поддержки питания по витой паре (POE), ну и в прошивке. На некоторые аппаратные отличия можно не обращать внимания, а прошивкой мы сейчас и займемся.

Итак нам понадобится (весь софт упомянутый в этой статье можно взять из раздела "Каталог файлов"):

  • Собственно точка DWL-2100AP (версия прошивки значения не имеет, у меня была 2.50).
  • Любая прошивка от DWL-3200AP (я брал версию 2.20).
  • Утилита tfp_unpacker для расковыривания прошивки DWL-3200.
  • Последняя прошивка для DWL-3200AP (на данный момент 2.55).
  • Какой-нибудь миниатюрный локальный FTP-сервер (я использовал Baby FTP).
  • Установленный клиент TELNET.
Приступим.

ВНИМАНИЕ! Все описанные действия выделаете на свой страх и риск, т.к. перепрошивка точки может привести к ее отказу и/или потере гарантии!!!
Сначала сбрасываем настройки 2100 на дефолтные кнопкой RESET (на задней панели точки).
Подключаем точку на прямую к компьютеру (не обязательно, но желательно).
Назначаем компьютеру следующие адреса сетевого подключения:
  • Сетевой адрес: например 192.168.0.1 (или любой из диапазона 192.168.0.1-192.168.0.255 кроме 192.168.0.50)
  • Маска стандартная: 255.255.255.0
  • Шлюз по умолчанию: 192.168.0.50 (это адрес точки после сброса)
  • DNS-сервер: 192.168.0.50 (это адрес точки после сброса)
Проверяем вход на точку после сброса через Internet Explorer (с другими браузерами возможна некорректная работа). Набираем в адресной строке: http://192.168.0.50 откроется окно ввода имени и пароля. Логин по дефолту: admin, пароля нет.

Если вход удачен, то закрываем браузер и приступаем к перешивке на DWL-3200AP.

Шаг 1. Подготовка к обновлению.
Распаковываем архив в отдельную папку на диске.

Шаг 2. Разбираем прошивку DWL-3200AP.
Запускаем утилиту tfp_unpacker2, жмем "выбрать tfp файл". Далее находим и выбираем закачанную старую прошивку от DWL-3200 (в данном случае 2.20). В настройке оставляем только галочку APIMG. Затем жмем "Создать".
После некоторого времени, в каталоге с лежащей прошивкой будет создан файл с таким же названием, но заканчивающимся на apimg1.
Для упрощения можно его переименовать в apimg1 без расширения. Так будет проще запускать ftp-сервер.

Шаг 3. Запускаем FTP-сервер.
Переходим к запуску FTP-сервера. Запускаем Baby FTP, заходим в "Настройки", выставляем все галочки, а в строке "Home Directory:" обязательно указываем местоположение каталога в котором находится BabyFTP (в том же каталоге должен находиться и полученный на предыдущем шаге файл APIMG1). Жмем "ОК", и запускаем FTP-сервер нажатием кнопки "START".

Шаг 4. Подключаемся и шьемся.
Запускаем телнет-клиента и подключаемся к адресу 192.168.0.50.
Под Windows 7 это выглядит так:
  • Запускаем коммандную строку.
  • набираем telnet
  • после появления приглашения типа Microsoft Telnet> вводим: o 192.168.0.50
  • Ждем подключения, на приглашение ввода логина вводим: admin и жмем enter.
  • На ввод пароля жмем Enter (если настройки не сбрасывали, то может потребоваться ввод вашего пароля).
  • Вводим команду alpha для перехода в расширенный спецрежим.
  • При требовании пароля для альфа-режима вводим: sdd21234
  • Если после ввода альфа-пароля выдается SORRY, то дальше можете нечитать, или просто перешить 2100-ую на прошивку 2.50
  • Подключаемся к созданному нами ФТП-серверу: superftp <ip-адрес локального компа>.
  • В ответ на приглашение указываем username: anonymous пароль от фонаря, какой хотите.
  • В запросе Remote File указываем apimg1 и жмем Enter
  • На запрос Local File также указываем apimg1 и... тоже жмем Enter.
  • на запрос download or upload вводим: download и... снова жмем Enter

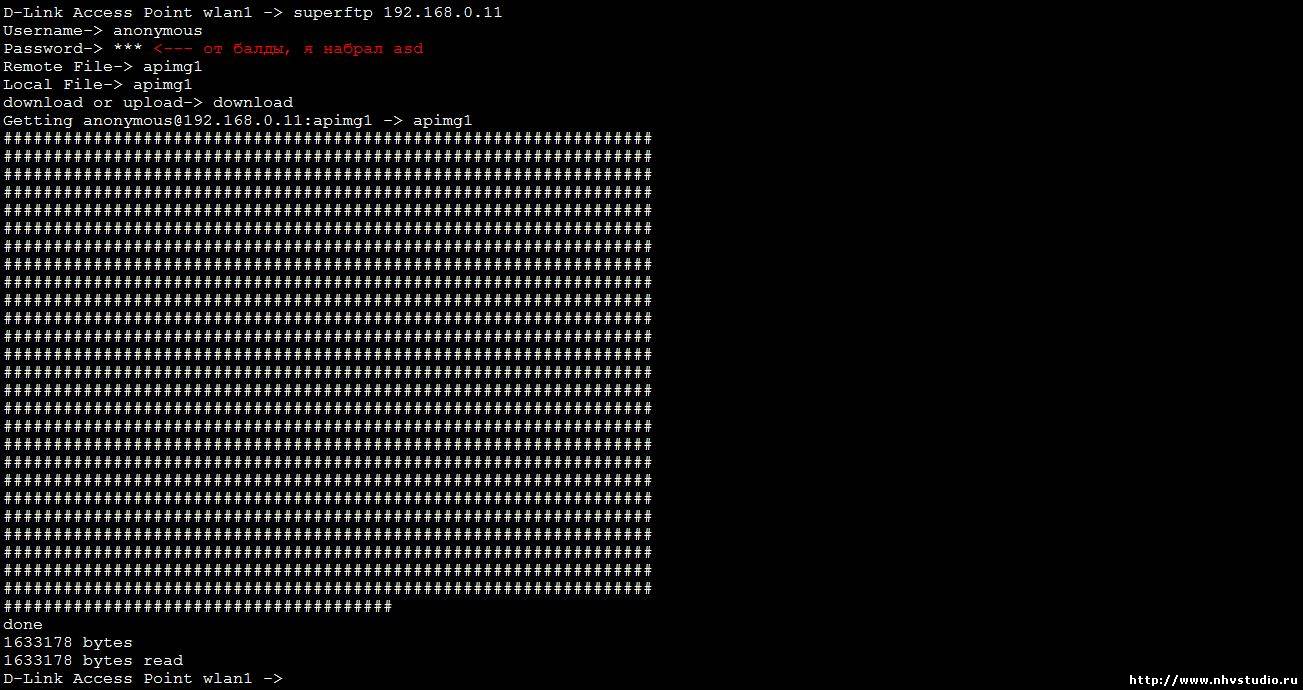

Если все сделано правильно, то появится вот такое окно (процесс загрузки может занять 2-3 минуты):

Шаг 5. Предпоследний.

После этого даем команды:

  • На удаление кода устройства: delpcode
  • сброс настроек на дефолтные: set factorydefault
  • и на перезагрузку: reboot

Шаг 6. Последний и завершающий.
Пробуем повторить вход на точку по адресу: 192.168.0.50. В приглашении на ввод имени и пароля должно быть указанно: DWL-3200.
вводим имя admin без пароля и видим... кривой интерфейс от DWL-2100AP у мелкими пометками о наличии внутри DWL-3200AP. чтобы это исправить (внимание на данном шаге придется неоднократно жать кнопку "Обновить" в браузере, с много кратными подтверждениями ввода логина и пароля) переходит в раздел "Tools" -> "Firmware". Указываем где лежит свежая прошивка для DWL-3200AP и жмем ОК. Начнется обычная процедура обновления прошивки.

Внимание на данном шаге точка может не перезагрузиться автоматически (в моем случае перезагружать ее пришлось вручную). После перезагрузки снова входим на 192.168.0.50 (имя/пароль: admin/ нет пароля). И мы должны увидеть вот такой, красивый интерфейс точки DWL-3200AP:

На этом все. Настраиваете точку как вам нужно и возвращаете свои адреса на место.
Категория: Прочие статьи | Добавил: NightAngel (06.11.2010) | Автор: NightAngel E
Просмотров: 18325 | Комментарии: 5 | Рейтинг: 4.0/1
Всего комментариев: 5
5 Shadi
0
Люди а кто пробовал dwl-2100ap до dir-300 апгрейдить?

4 HardWareMan
0
Вы просто не умеете ее готовить. 2100 ахуитительная ТД. Просто БП у нее говняный, факт. Стоит чуток пнуть ее через телнет и альфа пароль, как начинают ошибки сыпаться. Я потом сделал свой БП, с блекджеком и шлюхами, т.е. 5В ровно и 5А с пульсациями менее 1%. Так же, припаял его напрямую, а не через гнездо питания. И теперь, она трудится уже года 3 на крыше в гермобоксе на самопальную ФА20 антеннку и при этом пнутая до 24дБ (в попугаях ее консоли, конечно) и все оке. И да, их БП через полгода-год вздуваются и палят ТД частенько.

3 alexxx
0
у 3200AP в пришивке еще реализована поддержка SNTP, вроде мелочь, но радует

2 Lex
0
Перепрошил недавно по этой инструкции. Был выявлен, пожалуй, один единственный плюс для меня. Настройка в режиме WDS работает более корректно с прошивкой от 3200.... с минимальными настройками.... ни в коем случае не включайте ниче лишнего, например режим динамического турбо - зависает и еле помог резэт:(
Торрент-качалки убивают 2100.

1 Lex
0
Не удивительно что 0 комментов за пол года. На работе есть и та и другая точка. Никакая прошивка не улучшит гавяный 2100.
